美国watts蒸汽疏水阀的工作原理

首先让我们了解一下WATTS公司的发展使。开端，一名17岁的机械师，约瑟夫·E·沃茨于1857年从英国柴郡移居马萨诸塞州的劳伦斯，寻求他的财富。17年后，他将开设一家独立的机加工车间，为当地的纺织厂Watts Regulator Company供应机械零件和配件。Watts制造减压阀来调节蒸汽和减压装置，以确保热水器和锅炉的安全运行。
1918年，Watts Regulator被Burchard Everett Horne（BE Horne）收购，从而开启了Watts Regulator的新时代：家族拥有和经营的业务。Horne将为Watts Regulator开发和革命性的组合温度和压力（T＆P）安全阀铺平道路。
在二十世纪七十年代，乔治带领Watts Regulator进入防回流市场和自来水行业。防回流阀已成为我们成功的产品系列之一。
1978年，蒂姆霍恩成为总裁兼执行官。随着全新产品系列的发展，Tim将Watts扩展到新市场，1984年销售额增长至1亿美元。
蒂姆想要在近的成功基础上，探索上市以筹集投资资本和进行重大收购。1985年，Watts Industries，Inc。成立并上市。
1999年，Watts剥离了其工业业务，创建了CIRCOR。
2002年，Patrick S. O'Keefe被任命为Watts新任执行官。他监督了一家成功的家族企业向一家具有影响力的上市公司的过渡。
2003年从Watts Industries改为Watts Water Technologies，Inc。，以恰当地反映我们对水相关解决方案的关注。2011年，该公司在美国无铅管道转型期间一直处于行业地位

蒸汽疏水阀释放冷凝水和不可冷凝的气体，而不会让蒸汽逸出。为了帮助确定哪种蒸汽疏水阀适合您的应用，重要的是要了解每种类型的蒸汽疏水阀的工作原理。

恒温散热器陷阱

散热器阱中的恒温元件响应温度打开或关闭。

• 在启动时，空气和冷凝水较冷，恒温元件（隔膜）收缩，将阀头拉离阀座。
• 然后，疏水阀打开并排出空气并冷却冷凝水。
• 随着冷凝水变热，元件膨胀，驱动阀头进入阀座，关闭疏水阀。
• 疏水阀将保持关闭状态，直到冷凝水冷却到足以收缩元件并打开疏水阀。
• 推荐用于散热器和对流器。

浮球和恒温疏水阀

浮球和恒温蒸汽疏水阀包含密封的不锈钢恒温通风口和不锈钢浮球。

• 恒温通风口在启动时打开，以将大量空气排放到冷凝水回路。当蒸汽进入疏水阀体时，排气口关闭。
• 浮子在启动时关闭并保持在关闭位置，同时蒸汽位于收集器主体中。
• 当蒸汽冷凝时，热的冷凝水提升浮子，使阀头离开阀座，打开阀门以排出冷凝水。
• 当冷凝水排出蒸汽进入疏水阀体时，浮子下降并驱动阀头进入阀座关闭疏水阀。
• 推荐用于热交换器，空气处理盘管和蒸汽主滴灌站。

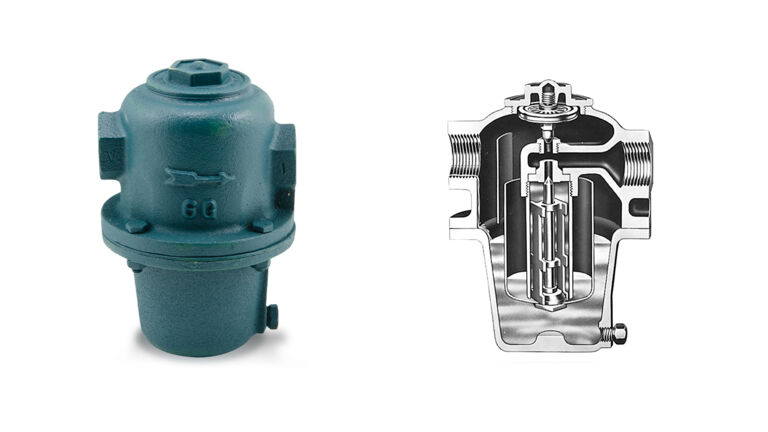

打开浮子和恒温疏水阀

设计用于使用开放式浮子，故障安全设计提供连续通风和冷凝水排放。

• 冷凝水填充疏水阀，直到它溢出到浮子中。当冷凝水的重量克服浮子的浮力时，浮子开始下降而与浮子阀头无关。
• 浮子继续下降，直到阀杆底部的轴环与内部止动件接合。在该撞击点处，浮子落到陷阱的底部，将阀门打开。
• 冷凝水通过排放管向上行进，通过孔口并从出口排出。只要有足够的冷凝水进入疏水阀，浮子将保持在底部，阀门*打开。
• 当排放物排出浮子时，浮力返回并且浮子开始上升。阀头通过排出冷凝物的速度咬合到阀座中。
• 推荐用于中低压主滴灌应用以及热交换器，空气处理盘管和其他工艺应用。

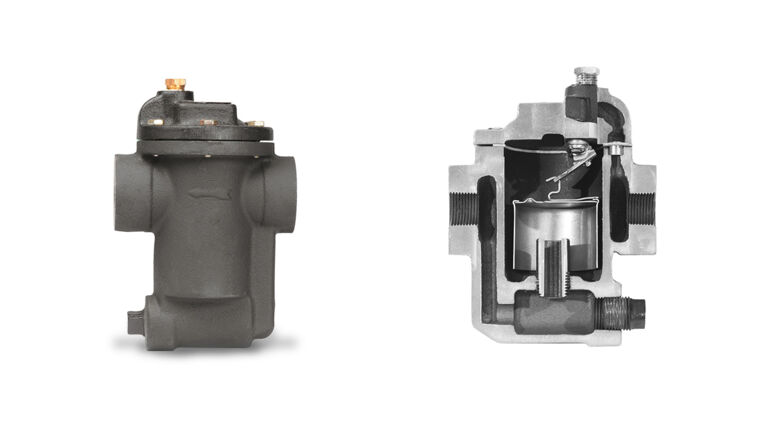

倒置桶式疏水阀

倒置桶式疏水阀必须在启动时手动灌注，以便在倒置桶周围形成水封，从而使疏水阀能够运行。

• 在启动时，疏水阀打开，空气和冷凝水进入疏水阀体。
• 空气通过倒置桶顶部的小通风口排出，同时冷凝水填充捕集器主体并通过位于捕集器主体顶部的阀座排出。
• 当蒸汽进入疏水阀体时，它会收集在倒置桶中。蒸汽的浮力使倒置的桶升起，将阀头推入阀座，关闭阀门。
• 当蒸汽冷凝时，铲斗不再浮力，导致铲斗下降，打开阀座并允许冷凝水排放到冷凝水返回管路。
• 建议用作高达250psi的主要滴水捕集器，以及一些可接受小空气排放能力的蒸汽设备。

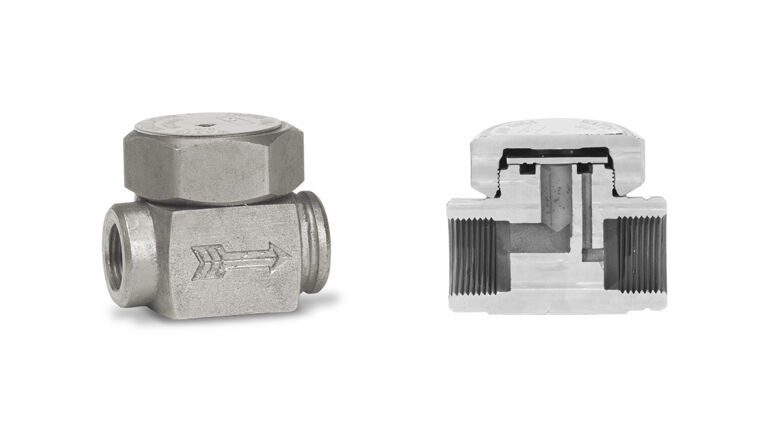

热力学陷阱

• 在启动时，压力下的空气和冷凝物将阀盘从阀座上抬起，打开阀门，允许排放到冷凝水返回管路中。
• 当冷凝水通过疏水阀体时，它会闪蒸成蒸汽。闪蒸蒸汽的速度在圆盘下方产生较低的压力区域，使圆盘就位。盖子中的闪蒸蒸汽压力使阀盘保持在阀座上，关闭阀盖。
• 疏水阀保持关闭，直到闪蒸蒸汽冷凝，允许系统压力将阀盘从阀座上抬起。
• 建议用作75-600psi的高压主配电线路陷阱。

应用蒸汽疏水阀

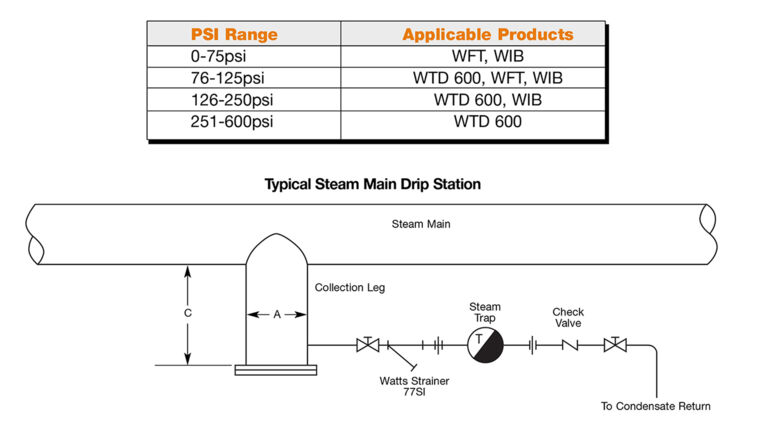

主要滴灌应用

每100-150英尺的直管道应使用主滴水器。每次更换管道高度和立管以及膨胀环前面都应使用疏水阀。典型的主滴灌应用中的冷凝物负荷很小。主滴水蒸汽疏水阀大于3/4英寸（20毫米）是不常见的。

流程应用

工艺应用包括：热交换器，空气处理盘管，预热或再加热盘管，单元加热器，烹饪水壶和吸收式冷却器。

要正确调整流程陷阱的大小，您需要了解以下内容：

• 蒸汽负荷以磅/小时为单位
• 大系统压力
• 应用（背压，升降至顶部返回或真空）
